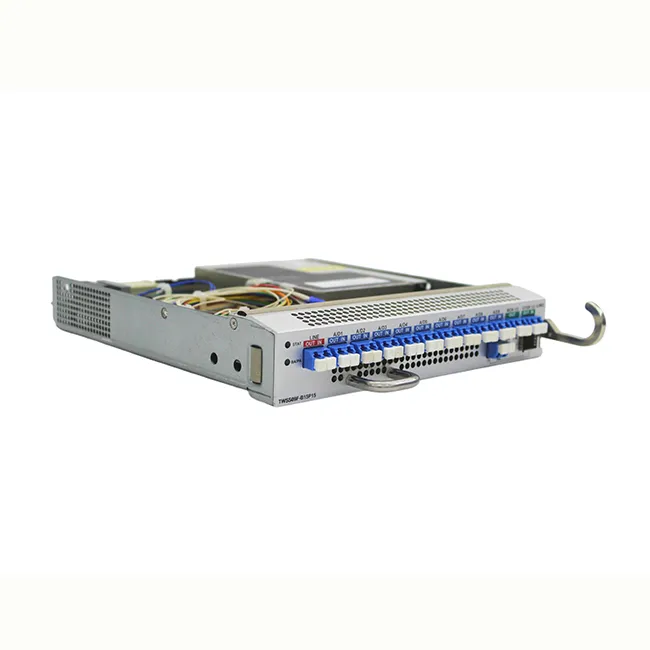

Yfirlit:
WSS ROADMs auka umtalsvert afköst sjónflutningskerfisins. Þessar einingar bjóða upp á sveigjanlega WSS (Wavelength Selective Switching) virkni sem gerir háþróaða endurstillanleg ljósnetkerfisforrit.
Líkamlegir karakterar:
- Býr til möguleika á að bæta-hverri bylgjulengd frá/í hvaða höfn sem er, sem gefur hámarks sveigjanleika í úthlutun bylgjulengdar
- Kvikt val á bylgjulengdum-falla fyrir hverja höfn gerir högglausum staðfræðibreytingum kleift.
- 50/100GHz valanlegt rásabil
- Stefnulaus og litlaus
- Notendastillanleg mjög sveigjanleg stjórn
- Háupplausn samþætt VOA
- Innbyggður örvunarmagnari og for-formagnari
- Hröð rásaskipti
- Innbyggt sjónrásarvöktun
- Langtíma/svæða sjónkerfi með mikilli getu.
Tæknilýsing:
|
Parameter |
Min. |
Max. |
Eining |
|
|
Port stillingar |
Tvíburi 1x9 |
|||
|
Fjöldi hafna |
2 x 1 Common, 2 x 9 Input/Output Ports, 2x Mon Ports, 2x OTDR Port |
|||
|
Rekstrarsvið WL |
Miðja ystu 50GHz rásarinnar |
191.50 - 196.25 |
GHZ |
|
|
Stöðugt nothæft svæði þvert á rekstrarsvið |
191.475 – 196.275 |
GHZ |
||
|
Rekstrarsvið WL |
1528.773~1566.73 |
nm |
||
|
Passband/stoppband |
± (6.25n-12.5), n=8 (jafngildir 12.5GHz fyrir 50GHz rás |
GHZ |
||
|
0,5 dB rásarbandbreidd |
± (6.25n-11) n=8 (jafngildir ±14GHz fyrir 50GHz rás ATHUGIÐ: 0,5HBW er aðeins mælt við 0dB) |
GHZ |
||
|
3,0 dB rásarbandbreidd |
± (6.25n-9) n=8 (jafngildir ±16GHz fyrir 50GHz rás) |
GHZ |
||
|
ILoss (Bæta við BA In) |
2.5 |
8.0 |
dB |
|
|
ILoss (PA Out to Drop) |
2.5 |
8.0 |
dB |
|
|
DROP PORT Einangrun |
30 |
dB |
||
|
BÆTTA VIÐ PORT einangrun |
30 |
dB |
||
|
Tap á skilum |
40 |
dB |
||
|
VOA Dynamic Range |
0 |
15 |
dB |
|
|
VOA stillingarupplausn |
0.1 |
dB |
||
|
Dempunarnákvæmni |
Allt að 10 dB dempun |
-1 |
+1 |
dB |
|
10,1-15 dB dempun |
-1.5 |
+1.5 |
dB |
|
|
Svartími |
< 2dB step |
1400 |
frk |
|
|
< 15dB step |
2000 |
frk |
||
|
Gáttarskipti |
3000 |
frk |
||
|
BA |
Hagnaður: 10~20dB, hámarksframleiðsla: 20dBm,NF＜5.5dB |
|||
|
PA |
Hagnaður: 15~25dB, 20~30dB, hámarksúttak: 16dBm, NF＜5.5dB |
|||
|
Stærð |
216 (W) X 254 (D) X 42 (H) |
mm |
||
|
Umhverfi |
Rekstrarhitastig |
-10 ~ 60 |
gráðu |
|
|
Geymsluhitastig |
-40 ~ 80 |
gráðu |
||
|
Hlutfallslegur raki |
5% ~ 95% Ekki-þéttandi |
|||
|
Orkunotkun |
Minna en eða jafnt og 80 |
W |
||
