Lögun:
Hot-pluggable QSFP28 form þáttur
Styður 103,1 Gb / s samanlagðan bitahraða
Rafdreifing 3,5W
Samhæft RoHS-6
Viðskiptatækishitastig frá 0 ° C til 70 ° C
Aðlagandi CTLE
Stakur 3,3V aflgjafi
Tap fjárhagsáætlun 5 dB á allt að 2 km af
Single Mode trefjar (SMF) [með KR4 FEC]
Hámarks lengd hlekkja er 2 km á SMF
4x25Gb / s CWDM sendandi
4x25G endurbætt rafmagnstengi
Tvíhliða LC ílát
I2C stjórnunarviðmót
Umsóknir:
100G CWDM4 forrit með FEC
Lýsing:

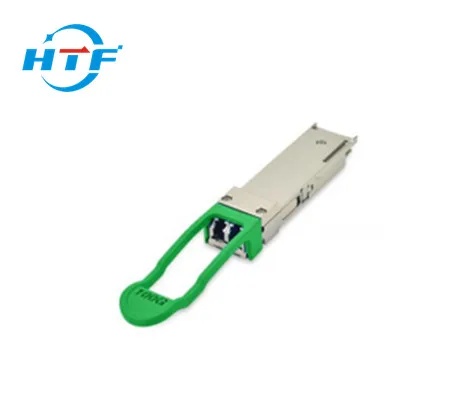

100G QSFP28 CWDM4 2 km senditæki einingar eru hannaðar til notkunar í 100 Gigabit Ethernet tenglum á allt að 2 km af einum ham trefjum. Þau eru í samræmi við QSFP28 MSA og CWDM4 MSA og IEEE 802.3bm CAUI-4. Stafrænar greiningaraðgerðir eru fáanlegar í gegnum I2C viðmótið, eins og tilgreint er af QSFP28 MSA. Senditækið er í samræmi við RoHS-6 samkvæmt tilskipun 2011/65 / ESB.
Absolute Maximum Ratings
| Parameter | Tákn | Mín. | Dæmigert | Hámark | Eining |
| Geymslu hiti | TS | -40 | +85 | °C | |
| Rekstrarhiti máls | TA | 0 | 70 | °C | |
| Framboðsspenna | VCC | -0.5 | 3.6 | V | |
| Hlutfallslegur raki | RH | 15 | 85 | % | |
| Þröskuld móttakara, á hverri akrein | PRdmg | 3.5 | dBm |
| Parameter | Tákn | Mín. | Dæmigert | Hámark. | Eining | Athugið |
| Sendihluti: | ||||||
| Merkjahraði á akrein | 25,78125 ± 100 ppm | Gb / s | 1 | |||
| Bylgjulengd miðju | λt | 1264.5 – 1277.5 1284.5 – 1297.5 1304.5 – 1317.5 1324.5 – 1337.5 | nm | |||
| Heildar meðaltals sjósetningarstyrkur | POUT | dBm | ||||
| Meðal ljósstyrkur á akrein | TXPx | 2.5 | dBm | 8 | ||
| Sendu OMA á akrein | TxOMA1 | -4 | 2.5 | dBm | ||
| Sendu OMA á hvern akrein @ TDP hámark | TxOMA2 | -2 | dBm | 2 | ||
| Sjónrænt útrýmingarhlutfall | ER | 3.5 | dB | |||
| Sendi og dreifingarvíti á akrein | TDP | 3 | dB | 3 | ||
| Sjósetningarafl (OMA-TDP) | OMA-TDP | -5 | dBm | |||
| Sidemode kúgun hlutfall | SMSR | 30 | dB | |||
| Optical Return Loss Tolerance | ORL | dB | ||||
| Meðal sjósetningarstyrkur OFF sendanda, á hverja akrein | -30 | dBm | ||||
| Hlutfallslegur styrkur hávaði | RIN | dB / Hz | ||||
| Auglýsingaskilgreining sendanda {X1, X2, X3, Y1, Y2, Y3} | {0.31, 0.4, 0.45, 0.34, 0.38, 0.4} | 4 | ||||
| Móttakarahluti: | ||||||
| Merkjahraði á akrein | 25,78125 ± 100 ppm | Gb / s | 5 | |||
| Bylgjulengdir miðju brautar (svið) | λr | 1264.5 – 1277.5 1284.5 – 1297.5 1304.5 – 1317.5 1324.5 – 1337.5 | nm | |||
| Fáðu mettun (OMA) á hverja akrein | Rmax | 2.5 | dBm | |||
| Skaðamörk | DT | 3.5 | dBm | |||
| Meðaltals móttökugeta á hverja akrein | RXPx | - | dBm | |||
| Fáðu afl (OMA) á hverja akrein | RxOMA | dBm | ||||
| Viðkvæmni móttakara (OMA) á hverri akrein | Rxsens | -10 | dBm | 6 | ||
| Aftur tap | RL | dB | ||||
| Stressuð næmi (OMA) | SRS | -7.3 | dBm | 7 | ||
| Fáðu rafdrep 3 dB efri skertíðni, á hverja akrein | GHz | |||||
| Los De-Assert | TAPD | -11.6 | dBm | |||
| Los Assert | TAPA | -24 | -13.6 | dBm | ||
| Los Hysteresis | TAPH | 1.5 | dB |
