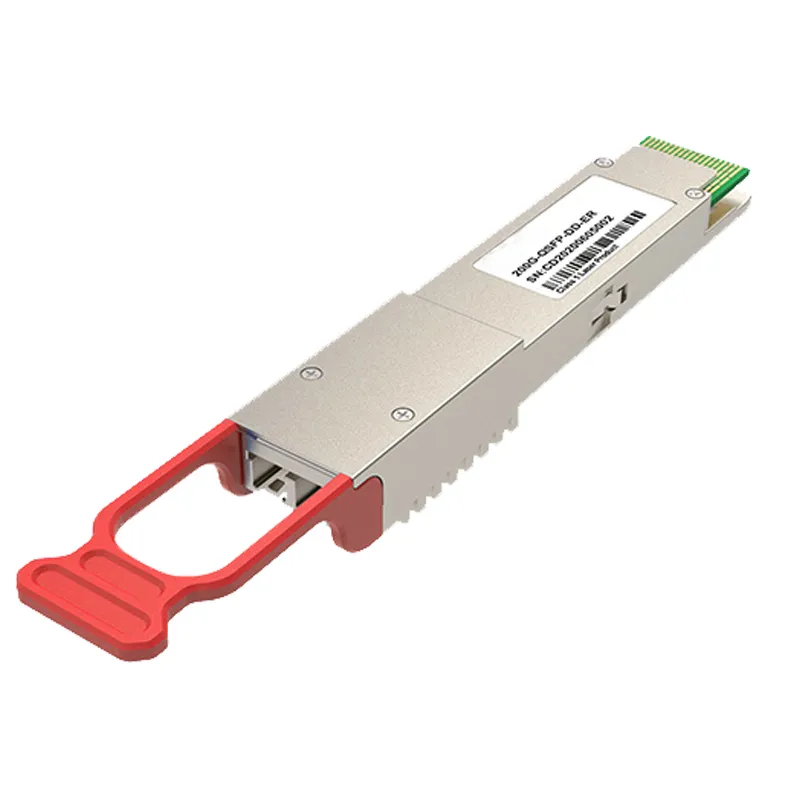

Styður 200GBASE-ER4
Akreinarbitahraði 53.125 Gb/s með PAM4
Allt að 40km sending á SMF
LAN WDM leysir og APD móttakari
200GAUI-8 Rafmagnsviðmót með 8 brautum 26,5625Gb/s NRZ háhraðamerki
QSFP-DD MSA pakki með tvíhliða LC tengi
Samhæft við IEEE 802.3cn 200GBASE-ER4
Einn +3.3V aflgjafi
Hámarks orkunotkun 10W
Hitastig rekstrarhylkis: 0 til +70 gráður
Samræmist QSFP-DD CMIS & QSFP-DD MSA HW staðli
Samræmist tilskipun ESB 2015/863/ESB
200G QSFP-DD ER4Umsókn
200GBASE-ER4 Ethernet (PAM4)
5G bakhal
Gagnaver
Skýforrit.
|
Sendandi |
||||||
|
Færibreyta |
Tákn |
Min. |
Dæmigert |
Hámark |
Eining |
Skýringar |
|
Merkjatíðni, hver akrein |
BR |
26,5625 ± 100 ppm |
GBd |
|||
|
Bylgjulengdir akreinar |
L0 |
1294.53 |
1295.56 |
1296.59 |
Nm |
|
|
L1 |
1299.02 |
1300.05 |
1301.09 |
Nm |
||
|
L2 |
1303.54 |
1304.58 |
1305.63 |
Nm |
||
|
L3 |
1308.09 |
1309.14 |
1310.19 |
Nm |
||
|
Bælingarhlutfall hliðarhams |
SMSR |
30 |
- |
- |
Db |
|
|
Heildar meðaltal sjósetningarafl |
PMAX |
- |
- |
12.63 |
dBm |
|
|
Meðaltal sjósetningarafl, hver akrein |
ÚTUR |
0.4 |
- |
6.63 |
dBm |
1 |
|
Ytri OMA, hver akrein |
OMAouter |
3.4 |
- |
7.4 |
dBm |
2 |
|
Mismunur á sjósetningarafli milli akreina (OMA) |
- |
- |
4 |
Db |
||
|
Sendi- og dreifiaugalokun fyrir PAM4 |
TDECQ |
- |
- |
3.2 |
Db |
|
|
Meðaltal POUT (slökkt á leysi) |
KL. |
- |
- |
-30 |
dBm |
|
|
Slökkvihlutfall, hver akrein |
ER |
6 |
- |
- |
Db |
|
|
Viðtakandi |
||||||
|
Merkjatíðni, hver akrein |
BR |
26,5625 ± 100 ppm |
GBd |
|||
|
Bylgjulengdir akreinar |
L0 |
1294.53 |
1295.56 |
1296.59 |
Nm |
|
|
L1 |
1299.02 |
1300.05 |
1301.09 |
Nm |
||
|
L2 |
1303.54 |
1304.58 |
1305.63 |
Nm |
||
|
L3 |
1308.09 |
1309.14 |
1310.19 |
Nm |
||
|
Tjónaþröskuldur, hver akrein |
SKEMMA |
-2.37 |
- |
- |
dBm |
3 |
|
Meðaltal móttökuafl, hver akrein |
PRX _LANE |
-17.6 |
- |
-3.37 |
dBm |
4 |
|
Fáðu afli (OMAouter), hver akrein |
RXOMA |
- |
- |
-2.6 |
dBm |
|
|
Móttökunæmi (OMAouter), hver akrein |
KÓLUMBÍA |
- |
- |
-15.1 |
dBm |
5 |
