PON er skammstöfun aðgerðalauss sjónkerfis, sem þýðir að sjóndreifikerfið inniheldur engin raftæki og rafræn aflgjafa. ODN er samsett úr aðgerðalausum íhlutum eins og skerandi og þarf ekki dýran virkan rafeindabúnað. Hlutlaust sjónkerfi samanstendur af sjónlínustöð (OLT) sem er sett upp í miðstýringarstöðinni og fjöldi styðja sjónnetseininga (skylda) sem er sett upp á vefsíðu notanda&# 39.
Ljósdreifikerfið (ODN) milli OLT og ONU inniheldur ljósleiðara og óvirkan skerandi eða tengi. GPON (Gigabit PON) tækni er nýjasta kynslóð breiðbands aðgerðalaus sjón samþætt aðgangsstaðall byggður á ITU-TG. 984. X staðall. Það hefur marga kosti, svo sem há bandbreidd, mikil afköst, mikil umfjöllun, ríkur notendaviðmót og svo framvegis. Það er litið á sem kjörna tækni fyrir breiðband og alhliða umbreytingu á aðgangsnetþjónustu hjá flestum rekstraraðilum.
Uppbygging PON
Uppbygging PON kerfisins samanstendur aðallega af sjónlínustöð (OLT) á aðalskrifstofu, sjóndreifikerfi (ODN) sem inniheldur aðgerðalaus ljósbúnað og sjónnetseining / sjónnetstöð (ONU / ont) í lok notenda. Munurinn er sá að ont er beint staðsett í lok notenda, en það eru önnur net (svo sem Ethernet) og netþáttastjórnunarkerfi (EMS) milli ONU og notenda. Venjulega er trjáfræðileg uppbygging punkta til fjölpunkta tekin upp.
Í downlink átt er IP gögnum, rödd, myndbandi og annarri þjónustu dreift til allra ONU eininga á PON í gegnum 1: n aðgerðalausa sjón dreifingaraðila í ODN af OLT á aðalskrifstofunni. Uppstreymisstefnu eru margvíslegar þjónustuupplýsingar frá hverri ONU tengdar við sömu ljósleiðara í gegnum 1: n aðgerðalausa ljósleiðarann í ODN og að lokum sendar til OLT móttakara á skrifstofunni, sem er svipað og til -punktabygging.
Einkenni PON
Flækjustig PON liggur í merkjavinnslutækninni. Í downlink átt er merki frá rofanum sent út til allra notenda. Í andstreymisáttinni verður hver ONU að taka upp einhvers konar margfeldisaðgangssamskiptareglur, svo sem TDMA-samskiptareglur til tímaskiptingar til að ljúka upplýsingaaðgangi sameiginlegrar flutningsrásar. Sem stendur er aðal PON tækni sem notuð er við breiðbandsaðgang EPON og GPON.
Kostir PON kerfisins
1. Tiltölulega litlum tilkostnaði, einfalt viðhald, auðvelt að stækka, auðvelt að uppfæra. PON uppbygging þarf ekki aflgjafa og rafeindabúnað í flutningnum, svo það er auðvelt að leggja, í grundvallaratriðum þarf ekki viðhald og sparar mikinn langtíma rekstrar- og stjórnunarkostnað
2. Aðgerðalaus sjónnet (PON) er hreint miðlungsnet, sem getur alveg forðast rafsegultruflanir og eldingaráhrif og hentar mjög vel til notkunar á svæðum þar sem náttúrulegar aðstæður eru lélegar.
3. PON kerfi tekur lítið fjármagn af skrifstofunni, hefur litla upphafsfjárfestingu, auðvelda stækkun og mikla arðsemi
4. Býður upp á mjög mikla bandbreidd. EPON getur veitt 1,25gb / s bandbreidd samhverfa upp og niður og er hægt að uppfæra í 10Gb / s með þróun Ethernet tækni. GPON hefur allt að 2,5 gb / s bandbreidd.
5. Þjónustusviðið er mikið. Sem punktur fyrir fjölpunktanet notar PON viftulaga uppbyggingu til að spara fjármagn og þjóna fjölda notenda. Leiðin til þess að notendur deila skrifstofubúnaði og ljósleiðara getur sparað fjárfestingu notenda.
6. Úthlutun bandvíddar er sveigjanleg og gæði þjónustu (QoS) er tryggð. G / EPON kerfið hefur heilt kerfi fyrir bandvíddarúthlutun og ábyrgð. Getur náð notanda stigi SLA.
PON kerfi samþykkir WDM (þétt bylgjulengd skipting multiplexing) tækni til að átta sig á einnar trefjar tvíátta sendingu.
Til þess að aðgreina merki frá mörgum notendum á sömu ljósleiðara er eftirfarandi tvö margbreytitækni tekin í notkun:
Gagnstreymi downlink samþykkir útvarpstækni;
1. TDMA tækni er tekin upp fyrir upplínis gagnaflæði.
2. Hvert PON-tengi getur náð hámarks flutningshraða 1,25g í upplinkun og 2,5G í downlink
Grunnþættir PON kerfisins eru sem hér segir:
Optical line terminal (OLT) búnaður við skrifstofuendann
ODN vísar til sjóndreifikerfisins sem notað er til að tengja OLT búnaðinn á skrifstofunni og ONU búnaðinn í ytri endanum. ODN inniheldur aðeins óvirka íhluti eða aðstöðu
Ljósnetseining (ONU / ONT).
Optical line terminal (OLT)
Hlutverk sjónlínustöðvarinnar (OLT) er að veita ljósviðmótið milli þjónustunets og ODN og veita ýmsar leiðir til að senda ýmsa þjónustu. OLT er samsett úr kjarna lagi, þjónustulagi og sameiginlegu lagi. Þjónustulagið veitir aðallega þjónustuhöfn til að styðja við margar þjónustu; kjarnalagið veitir krosstengingu, margbreytingu og sendingu; opinbera lagið veitir aflgjafa-, viðhalds- og stjórnunaraðgerðir.
Tilvist OLT getur dregið úr þéttum tengingum milli efri laga þjónustunetsins og aðgangshliðabúnaðarins, svo sem sérstakt viðmót, burðarleið, netform og búnaðarstjórnun og getur veitt sameinað stjórnunarviðmót sjónaðgangsnets.
Kjarnaaðgerðir OLT fela í sér dreifingaraðgerð samsöfnunar og aðlögunaraðgerð DN.
OLT þjónustuviðmótsaðgerðir fela í sér: þjónustugáttaraðgerð, aðlögunaraðgerð þjónustuviðmóts, vinnslu viðmótsmerkja, verndun þjónustuviðmóts.
Opinberar aðgerðir OLT fela aðallega í sér OAM-virkni og aflgjafaaðgerð.
Helsta neysla ljósafls frá OLT er sem hér segir:
1. Skerandi: því meiri fjöldi shunt, því meiri tap.
2. Ljósleiðarar: því lengri vegalengd, því meiri tap.
3. ONU: því meira sem fjöldi skylda er, því hærra er OLT flutningsafl sem þarf. Til þess að tryggja að kraftur hvers ONU sé hærri en viðkvæmni næmisins og hafi ákveðna framlegð, ætti að gera fjárhagsáætlunina í samræmi við raunverulegan fjölda og landfræðilega dreifingu.
Optical net eining (ONU)
Ljósnetseiningin (ONU) er staðsett á milli ODN og notendabúnaðarins og veitir ljósviðmótinu milli notandans og ODN og rafmagnstengilið við notandahliðina og gerir sér grein fyrir vinnslu og viðhaldsstjórnun ýmissa rafmerkja. ONU er samsett úr kjarna lagi, þjónustulagi og opinberu lagi. Þjónustulag vísar aðallega til notendahafnar; kjarna lag veitir margfléttun og sjón tengi; opinberu lagi veitir aflgjafa- og viðhaldsstjórnun.
ODN er staðsett á milli ONU og OLT og veitir OLT og ONU sjónleiðbeiningar og lýkur því að senda sjónmerki og dreifingu orku.
ODN hefur venjulega uppbyggingu trjágreina, sem inniheldur aðallega eftirfarandi tæki:
1. Staðbundin dreifingaraðstaða: sjón dreifingarrammi osfrv
2. Sjónræn dreifingaraðstaða: sjón dreifirammi, sjón tengibox, ljós tengibox, sjón skerandi, ljós tengibox osfrv.
3. Aðstaða aðgengisaðgangsaðila fyrir notendur: ljósdeili, ljós tengibox, ljós tengibox osfrv
4. Aðstaða notendastöðva: greindur flugstöðvarkassi og upplýsingaborð ljósleiðara
5. Annar grunnbúnaður: ljósleiðari, ljósleiðaratengi, pigtail osfrv
Útfærsla FTTH í PON
Samkvæmt mismunandi stöðum ljósleiðara sem koma að notendahliðinni fela umsóknarhamir breiðbands sjónaðgangsnetsins eftirfarandi stillingar, sem sameiginlega eru nefndar FTTx, aðallega þar á meðal: fttn (trefjar að hnútnum), fttz (trefjar til svæðið), fttcab (trefjar í skápinn), FTTC (trefjar í kantsteininn), FTTB (trefjar í bygginguna), FTTP (trefjar í forsenduna), FTTH (trefjar í skápinn) Heimilið） 、 FTTO （Trefjar Til skrifstofunnar）。
Meðal þeirra eru FTTH, FTTB / C, fttcab mikilvægustu forritin. FTTH, FTTO og FTTP eru kjörinn ljósleiðaraaðgangsháttur

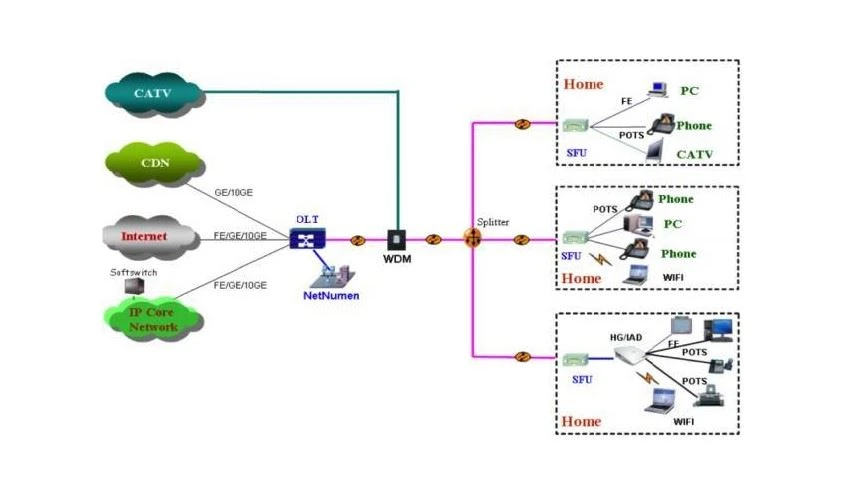

FTTH dæmigerð net uppbygging
Dæmigerð netbygging FTTH er sýnd á myndinni. Samkvæmt mismunandi viðskiptaþörfum notenda og heimilisleiðslur, getur heimanetið tekið upp mismunandi heimanetstillingar, annaðhvort hlerunarbúnað eða hlerunarbúnað + þráðlausa aðgangsstillingu, sem hefur þægilegan og sveigjanlegan aðgang að rödd, breiðbandsgögnum, IPTV , WLAN og önnur þjónusta.
