100G er fáanlegt í ýmsum umbúðaformum, þar á meðal CFP/CXP og QSFP28. Meðal þessara mismunandi 100G umbúðaforma,QSFP28Optískur senditæki hefur orðið aðal umbúðaaðferðin fyrir 100G net vegna kosta þeirra, svo sem mikillar tengiþéttleika, lítillar orkunotkunar og lágs kostnaðar. Við munum einbeita okkur að fjórum gerðum af 100G QSFP28 sjónrænum senditækjum í þessari grein.
1) 100G-QSFP28-SR4
100G-QSFP28-SR4 sjónsenditæki eru samhliða 100G sjónsenditæki.QSFP28full tvíhliða sjónsenditæki bjóða upp á fjórar sjálfstæðar sendingar- og móttökurásir, með hverja aðgerð sem getur 25Gbps virkni við 100 metra OM4 MMF, fyrir heildargagnahraða upp á 100Gbps.
Þegar 100G-QSFP28-SR4 optíski senditækið sendir merki í sendingarendanum, er rafmerkinu breytt í ljósmerki með leysir fylkinu og síðan send samhliða yfir borði multimode trefjarins, og þegar það nær móttökuendanum. , myndaskynjarafylkingin breytir samhliða sjónmerkjunum í samhliða rafmerki
2) 100G- QSFP28-LR4
100G- QSFP28-LR4 sjónrænt senditæki er almennt notað með LC einstillinguljósleiðarasnúrur, og hámarks sendingarfjarlægð getur náð 10km.

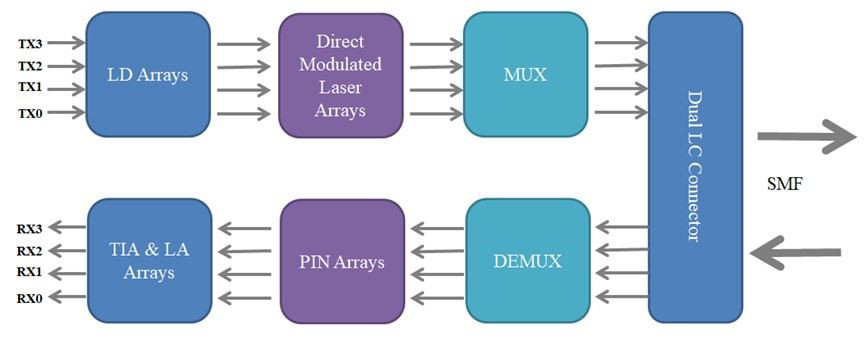

100G- QSFP28-LR4 sjónsenditæki breytir fjórum 25Gbps rafmerkjum í fjögur LAN WDM sjónmerki, sem síðan eru margfölduð í eina rás fyrir 100G sjónsendingu. Í móttökuendanum afmargar einingin 100G sjóninntakið í 4-veg LAN WDM sjónmerki og breytir þeim síðan í 4-vegar rafmagnsúttaksrásir.
3) 100G- QSFP28-CWDM4
Með sendingarhraða upp á 103,1 Gbp er QSFP28 CWDM4 optíski sendirinn aðallega notaður í tölvu- og hátíðniviðskiptaforritum og það kostar verulega meira en QSFP28 PSM4 sjónskynjarinn.
Með grófri bylgjulengdar skiptingu (CWDM) tækni margfaldar QSFP28 CWDM4 optíski senditækið fjórar bylgjulengdir - 1270nm, 1290nm, 1310nm og 1330nm - á einhams trefjar til sendingar.
4) 100G- QSFP28-PSM4
QSFP28 PSM4 optíski senditækið er háhraða og lágt afl vara hönnuð fyrir sjóntengingar í gagnasamskiptaforritum. Það er í samræmi við PSM4 MSA sjónviðmótsforskriftina, er með QSFP formstuðli sem hægt er að skipta um, innbyggða stafræna greiningu og samtals fjórar sjálfstæðar tvíhliða rásir með gagnahraða allt að 25,78 Gbps á rás.
QSFP28 PSM4 optíski senditækið er aðallega notað í 40G og 100G Ethernet forritum. Hábandbreiddareiningin styður 100GbE sjóntengla yfir einhams trefjar.
