100G QSFP28 ER4 ljóseiningin er í samræmi við staðla QSFP MSA, IEEE 802.3ba, 100GBASE-ER4 Lite og OTU4. Sendingarvegalengdin á einföldum trefjum getur náð 40km, styður 100G Ethernet og OTU4 og hámarks orkunotkun er 4,5W.

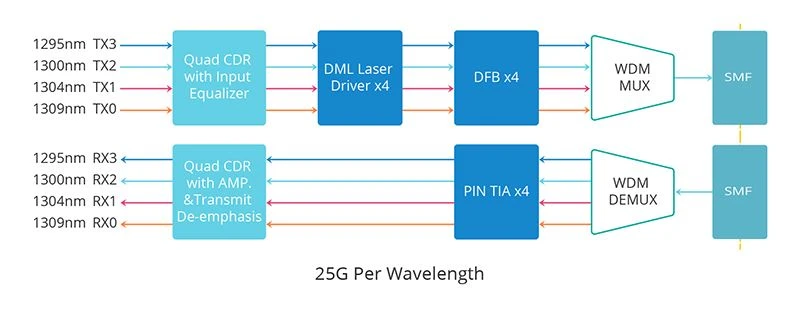

Hvernig virkar QSFP28 ER4?
Sendingarliður QSFP28 100G ER4 sjón mát getur unnið á fjórum LAN WDM bylgjulengdum böndum 1295nm, 1300nm, 1305nm og 1310nm. Ljósmerkin á þessum fjórum böndum eru margfölduð af WDM bylgjulengdum margfaldara og síðan send á einsháttar trefjum í gegnum iðnaðarstaðal LC tengið. Í móttökuendanum getur SOA magnað merkið áður en WDM bylgjulengd margfaldari skiptir merkinu í eina rás (PIN móttakandinn er notaður til að umbreyta sjónmerki aftur í rafmerki).
Umsókn um QSFP28 ER4
Til að ná 100G langferðarsendingu 40 km, er 100G QSFP28 ER4 sjón mát besti kosturinn. QSFP28 ER4 ljóseiningar eru hentugar fyrir fyrirtæki eða gagnaver, 100G beina tengingu eða samtengingu.
Bein tengiplan
QSFP28 ER4 styður 100G beina tengingu, lengsta flutningsvegalengdin getur náð 40km. Settu bara tvö 100G QSFP28 ER4 einingar í 100G rofa tengið, og notaðu síðan LC tvíhliða stök jumper til að tengjast.
Umsókn gagnavers
100G QSFP28 ER4 sjón mátinn er einnig hentugur til að tengja gagnaver staðsett á mismunandi landfræðilegum stöðum. Það styður fjarstýrða háhraðatengingu milli 100G gagnavera og er þægileg og hagkvæm samtengingarlausn. Eftirfarandi mynd sýnir grunn samtengingarlausnina með 100G QSFP28 ER4 sjón einingum.
Þarftu að vita verðið á QSFP28 ER?
Vinsamlegast hafðu samband við HTF teymið melanie@htfuture.com
