Sjónvarpstæki í báðum endum virka sjónstrengsins veita ljósviðskiptaviðskipti og sjónflutningsaðgerðir til að bæta flutningshraða og flutningsfjarlægð sjónstrengsins án þess að veikja samhæfni við venjulega rafmótað.
Samkvæmt efni kapalsins má skipta honum í:
Háhraða kapall, þar með talinn virkur háhraða kapall og óvirkur háhraða kapall
Virkur ljósleiðari (AOC)

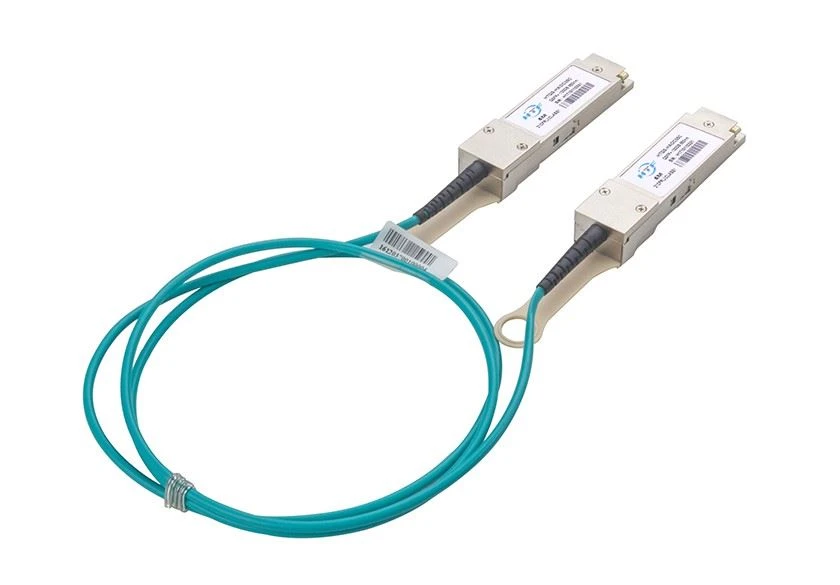

Hvað er AOC?
Virkur ljósleiðari (AOC) er þýddur sem virkur ljósleiðari. Virkur kapall=tveir ljósleiðara + kapalstökkvari.AOC samanstendur af samþættum sjóntækjum sem eru notuð fyrir gagnamiðstöð, afkastamikla tölvu, minni afkastagetu og önnur tæki til háhraða og áreiðanlegrar samtengingar. Það uppfyllir venjulega iðnaðarstaðal rafmagnsviðmótsins og notar kosti sjónstrengs til gagnaflutninga með innri rafmagns ljósbreytingum.
Hvað er DAC?
Bein festa kapall, nefndur DAC, er almennt þýddur sem háhraða kapall, bein tengikapall eða bein kopar kapall. Þessi tegund af kapli er ekki hægt að skipta um og ekki er hægt að aðskilja höfuð einingarinnar og koparstrenginn. Háhraða kapall DAC samanstendur af silfurhúðuðu leiðara og froðueinangruðum kjarnavír, sem samþykkir vírparsvörn og heildarvörn.
Umsókn:
AOC samanstendur af samþættum rafsjóntækjum, sem eru notuð fyrir gagnaver, afkastamikla tölvu, afkastamikið minni og önnur tæki fyrir háhraðatengingu og áreiðanleika samtengingar. Það uppfyllir venjulega iðnaðarstaðal rafmagnsviðmótsins og notar kosti sjónstrengs til gagnaflutninga með innri rafmagns ljósbreytingum.
DAC er almennt notað í rofi tölvuherbergisins
DAC getur verið virkt eða óvirkt, meðan AOC er virkt.
Í gagnaverinu eru koparstrengir almennt notaðir til að tengja netþjóna og geymslusvæði. Algengasta notkunin er koparstrengur með beinni festingu (DAC) og óvirkur koparstrengur er sérstaklega notaður. Vegna lágs verðs og mikils flutningshraða hefur aðgerðalaus koparstrengur orðið besta lausnin til að átta sig á stuttum flutningi.
Hver verður sigurvegari í gögnum og samskiptum?
AOC ljósleiðari hefur lengri flutningsvegalengd og dregur úr rafsegultruflunum. En í gagnaverinu er oft skynsamlegast að nota DAC koparstreng, því DAC veitir verulega kosti í fjármagnsútgjöldum, rekstrarkostnaði, afköstum og áreiðanleika.
Kostir DAC ：
1. Fjarlægð: DAC er hægt að lengja í nokkra metra og lengd hans fer eftir nethraða, sem er venjulega meira en nóg fyrir samtengingu innan gagnaversins. Hvort sem það er tengt milli netþjóna í einum rekki eða skiptir í klasa, þá veitir DAC þessa aðgerð: áreiðanleg og hagkvæm sending með mestu fáanlegu bandbreidd.
2. Kostnaður: DAC veitir ávinninginn af verulegum sparnaði. Almennt séð er kostnaður við óbeinar koparstrengir tvisvar til fimm sinnum ódýrari en sömu lengd ljósleiðara. Þar að auki, vegna þess að DAC eyðir ekki rafmagni og hitauppstreymishönnun þess hefur litlar kælikröfur, getur það mjög sparað rekstrarkostnað gagnavers. Ef þú notar DAC kopar í stað AOC geturðu sparað hundruð kílóvatta af rafmagni.
3. Áreiðanleiki og hraði: einn mesti kostur DAC er áreiðanleiki, sem er mældur meðaltími milli bilunar (MTBF). MTBF óbeinna koparstrengja er um 500 milljónir klukkustunda - venjulega stærðargráðu hærri en iðnaðarstaðalinn fyrir ljósleiðara. DAC býður upp á mikinn ávinning fyrir gagnamiðstöðvar fyrirtækja, þar sem áreiðanleg gagnaflutningur er mikilvægur: forðast niður í miðbæ.
4. Hærri gagnaflutningshraði: núverandi háhraða kapall getur stutt gagnaflutningshraða frá 4gbps til 10Gbps, sem er hærri en sá sem studdur er af hefðbundnum koparstreng.
5. Sterk skiptanleiki: með þróun kopartækni er hægt að skipta um háhraða snúru og ljósleiðara senditæki og skipta um heitt.
6. Lágur kostnaður: koparstrengur er ódýrari en ljósleiðarar og notkun háhraða kapals mun draga úr raflögnarkostnaði.
7. Góð hitaleiðni: háhraða kapall er úr koparkjarna, sem hefur góð hitaleiðni áhrif.
8. Mikil afköst: það er hentugur fyrir rafleiðslur í stuttri fjarlægð í gagnaveri, með breitt forritasvið og sterka samþættingaráætlun.
9. Orkusparnaður og umhverfisvernd: innra efni háhraða kapals er koparkjarni og náttúruleg hitaleiðni áhrif koparstrengs er góð, sem er orkusparandi og umhverfisvernd.
10. Lítil orkunotkun: lítil orkunotkun háhraða kapals. Vegna þess að aðgerðalaus kapallinn þarf ekki aflgjafa er orkunotkun næstum núll; orkunotkun virks kapals er almennt um 440mw.
11. Lágur kostnaður: verð á koparstreng er miklu lægra en ljósleiðara, svo notkun háhraða snúru getur dregið verulega úr raflögnarkostnaði alls gagnaversins.
Ókostir DAC:
1. Stutt flutningsvegalengd, stór þyngd, mikið magn, erfitt að stjórna.
2. Það er auðvelt að hafa áhrif á rafsegultruflanir, svo sem slæm viðbrögð og niðurbrot.
Hönnun AOC er létt, rétt eins og DAC, sem er mikið notað í geymslusvæði, gagnaveri og hágæða tölvutengingu. AOC notar ljósmerki og getur ekki leitt straum, svo það er ónæmt fyrir rafsegultruflunum.
Kostir AOC virkra ljósleiðara:
1. Stærri bandbreidd: ekki er þörf á uppfærslu búnaðar og afköst eru allt að 40 Gbps.
2. Léttur: miklu léttari en háhraða kapall.
3. Lítil rafsegultruflun: ljósleiðari er eins konar rafdrif, svo það er ekki auðvelt að verða fyrir áhrifum af rafsegultruflunum.
4. Beygiradíus: kapall AOC er mjög þunnur og beygjuradíus er mjög stór. Ef ekki er nóg raflögn í gagnaverinu er AOC besta lausnin.
5. Loftflæði og kæling: vegna fínnar hönnunar AOC snúru mun rofarinn hafa meira loftræstirými og auðvelt að kæla kerfið.
Ókostir: samanborið við háhraða snúru er kostnaðurinn við virkan ljósleiðara hærri.
Árangurssamanburður milli DAC og AOC
Hægt er að skipta háhraða snúru (DAC) í virkan háhraða snúru (ACC) og óvirkan háhraða snúru (PCC). Munurinn á þeim er sá að sá fyrrnefndi er með enn einn ökumannaflísinn. DAC samanstendur af silfurhúðuðu koparleiðara og froðueinangrun kjarnavír. Helstu sviðsmyndir umsóknarinnar eru samtenging innan 5m / 10m." optískur mát" á DAC er ekki raunverulegur sjón mát. Það hefur enga íhluti og getur aðeins sent rafmerki. Þess vegna er háhraða kapallinn ódýrari en önnur venjuleg sjónbúnaður.
AOC samanstendur aðallega af tveimur ljós senditækjum og ljósleiðara. Senditæki í báðum endum ljósleiðarans veita ljósviðskiptaaðgerð. Í samanburði við DAC hefur AOC (virkir sjónstrengir) virkan sjónstreng sterkari rafsegultruflunargetu og hefur marga kosti eins og háan flutningshraða, langlínuleið, litla töf og litla orkunotkun. Á bilinu 300m í sviðsmyndum á meðal- og stuttfjarlægð geta notendur gagnavers aðlaga frjálst lengdina í samræmi við raunverulegar aðstæður, en DAC er aðeins takmörkuð við sviðsmyndir innan 10m.
Hvernig á að velja á milli AOC og DAC í gagnamiðstöðinni?
Netþjónn og aðgangsrofi (TOR) hér að ofan eru grunneining gagnaversins. Almennt séð er fjarlægðin milli aðgangsrofsins og netkortið (NIC) minna en 5 m. í þessari öfgafullu skammdrægu atburðarás hefur DAC betri kostnað, orkunotkun og hitastigsárangur en virkur ljósleiðara AOC, þannig að við veljum DAC sem mest viðeigandi. Í sérstökum atburðarásum, í samræmi við kröfur viðskiptavina, er hægt að samþykkja 100g qsfp28 til 4-vegs sfp28 DAC beina tengingu.
Flutningsfjarlægð frá tor til brúnkjarna er yfirleitt innan við 100m. Á þessum tímapunkti er línusamþættingin að verða hærri. AOC er auðvelt að einfalda stjórnun kapla vegna þess að það er létt og lítið þvermál vírsins. Gagnaver eru mjög ströng í kröfum um flutning merkja. AOC er sterkari en DAC í heilleika merki og sjón tengihönnun, sem tryggir mjög lækkun villukóða í vinnslu merkja. Þar að auki, vegna þess að hátíðni EMI merkisins er unnið í pluggable einingunni, er EMI friðhelgi virka ljósleiðarans hærri en DAC. Það er enginn vafi á því að AOC er fyrsti kosturinn fyrir sviðsmyndir samtenginga frá miðlungs og stutt fjarlægð.
Samkvæmt mismunandi kröfum og umsóknaraðstæðum höfum við mismunandi bestu val. Á þessari stundu, þegar krafan um gagnaver er ekki mjög mikil, er DAC kerfi tekið upp fyrir samtengingu milli netþjóna og rofa innan 5m / 10m og AOC tengingarkerfi er samþykkt milli rofa.
