1.Hvaða's pólun?
Í hvaða uppsetningu sem er er mikilvægt að tryggja að ljóssendirinn á öðrum endanum sé tengdur við sjónviðtakandann á hinum. Þessi samsvörun sendimerksins (Tx) við móttökubúnaðinn (Rx) á báðum endum ljósleiðaratengilsins er nefnd pólun.
2.Polarity Yfirlit
Tvær gerðir af trefjatengingum eru lýstar í TIA staðlinum: raðtengi tvíhliða merkjatengingar og samhliða merkjatengingar. Þessi grein fjallar um áhrif pólunar þar sem hún snýr að rað tvíhliða merkjum og samhliða merkjum.
2.1 Fiber Patch snúrur
Tvær gerðir af tvíhliða trefjaplástrasnúrum eru skilgreindar í TIA staðlinum: A-til-A gerð sýnd á mynd 1 og A-til-B gerð sýnd á mynd 2.
Athugið: A-til-A plásturssnúrur eru ekki almennt notaðar og ætti aðeins að nota þegar nauðsyn krefur sem hluti af skautunaraðferð (Sjá ANSI/TIA-568-C.0).
2.2 MTP/MPO trefjarMillistykki
2.2.1 Tegund-A millistykki
Það eru tvær gerðir af array millistykki, Type-A og Type-B. Tegund-A millistykki skulu tengja tvö array tengi við tengilyklana frá takka upp til lykla niður.
2.2.2 Tegund-B millistykki
Tegund-B millistykki skulu tengja tvö fylkistengi við tengilyklana takka upp við lykla upp (lyklar stilltir).
2.3 MTP/MPOarray patch snúra

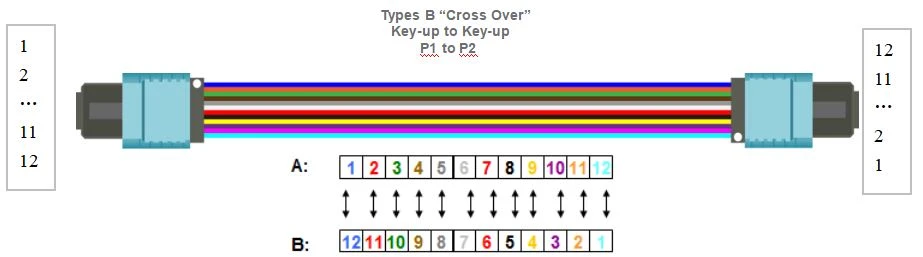

Það eru þrír mismunandi12 trefja MPO/MTP-til-MPO/MTPburðarrásarkaplar skilgreindir í TIA staðlinum. Þrír mismunandi snúrur: Tegund A, B og C eru notuð fyrir þrjár mismunandi tengiaðferðir A, B og C í sömu röð.
2.4 24 trefja MTP/MPOarray patch snúra
Það eru þrjár mismunandi 24-trefjarMPO/MTP-til-MPO/MTPstoðkaplar skilgreindir í ,TIA staðlinum (TIA-568.3-D). Þrír mismunandi snúrur: Tegund A, B og C eru notaðar fyrir þrjár mismunandi tengiaðferðir A, B og C í sömu röð.
Það eru tvær mismunandi 8 trefja MPO/MTP brotsnúrur:
40G til 4x10G
Það eru tvær mismunandi 12 trefja MPO/MTP brotsnúrur
Það eru tveir ólíkir24 trefja MPO/MTP brotsnúrur
