Hvað er hægt að læra af Fiber Ethernet Media Converter?

Vörur eru almennt notaðar í raunverulegu netumhverfi þar sem ekki er hægt að hylja Ethernet snúru og nota verður ljósleiðara til að lengja flutningsfjarlægðina og hún er venjulega staðsett í aðgangslagsforrit breiðbandsins; til dæmis, HD vídeó mynd sending af eftirliti öryggi verkfræði; á sama tíma gegnir það einnig stóru hlutverki við að tengja síðasta kílómetra ljósleiðaralínunnar við manninn og ytra netið.

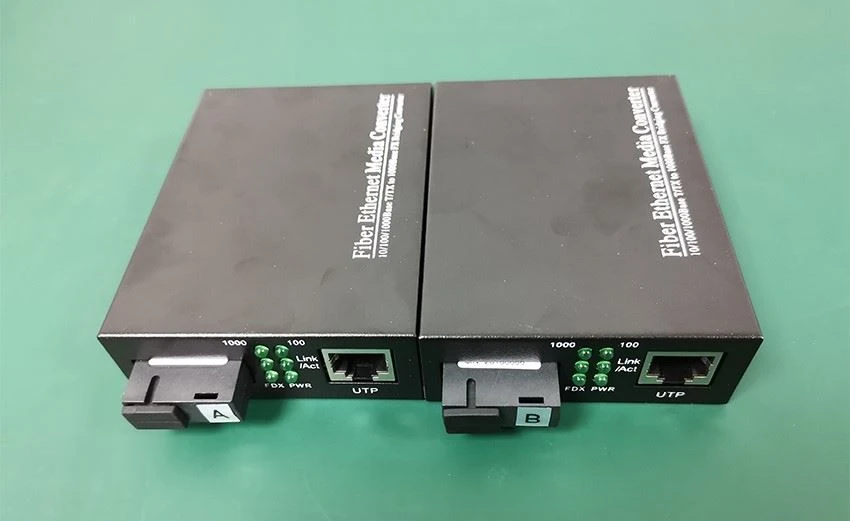

HTF-G201SFP Gigabit SFP fjölmiðlabreytir veitir 1 TP og 2 SFP tengi til að styðja viðskipti á milli 10/100 / 1000Base-T og 100 / 1000Base-X net. Með tveimur 100Base-FX eða 1000Base-SX / LX SFP tengjum veitir HTF-G201SFP mikla áreiðanleika og sveigjanleika til að lengja miðlunarsendingarlengdina í 550m, 20km eða lengur, háð SFP trefjum einingum. Það gerir tvenns konar hluti kleift að tengjast auðveldlega, á skilvirkan hátt og ódýrt.

Eiginleikar Vöru

● Stuðningur við 1 10/100 / 1000m aðlögunarhæf rafmagnshöfn og 1 gígabít sjónhöfn (ein trefjar /

tvöfaldur trefjar valfrjáls)

● Sjálfvirk samningagerð um hálf tvíhliða eða fulla tvíhliða

● Sendingarvegalengdin í mörgum stillingum getur náð 550 metrum og hámarks stakur háttur

flutningsvegalengd getur náð 80 kílómetrum

● Það hefur hlutverk útsendingar stormvarnar, jafnvægi í umferð, einangrun átaka og villur

uppgötvun

● Mikil afköst rofi flís og stór skyndiminni er samþykkt

● Hágæða leysibúnaður hefur góðan sjón-, raf- og hitastöðugleika

● Vísindaleg hringrás skipulag, sterk andstæðingur-truflun getu, getur í raun komið í veg fyrir eldingu

● Vísiljós vinnustaðsins er lokið og vinnustað er skýrt í fljótu bragði

● Ytri faglegur skiptirafli, öruggur og stöðugur, orkunotkun minna en 5W

● Innbyggður eldingarvarnarás getur dregið verulega úr skemmdum af völdum eldingar

Upplýsingar

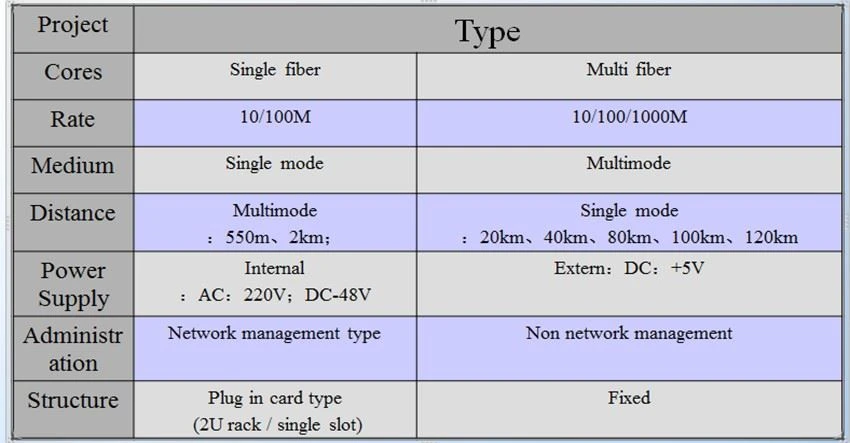

Flokkun

Flokkun vinnustíls

Fullt tvíhliða þýðir að þegar sending og móttaka gagna er forðað og send með tveimur mismunandi flutningslínum geta báðar hliðar samskiptanna sent og tekið á sama tíma. Þessi sendingarmáti er tvíhliða kerfi, eins og sýnt er á mynd 1. Í tvíhliða ham er sendandi og móttakari stilltur í hvorum enda samskiptakerfisins, þannig að hægt sé að senda gögnin í tvær áttir á sama tíma. Full tvíhliða stillingin þarf ekki að skipta um stefnu, svo það er engin töf sem stafar af rofiaðgerðinni.

Half duplex vísar til notkunar sömu flutningslínu bæði fyrir móttöku og sendingu. Þrátt fyrir að hægt sé að senda gögn í tvær áttir geta báðar hliðar samskiptanna ekki tekið á móti og fengið gögn á sama tíma. Þessi flutningsstilling er hálf tvíhliða kerfi. Þegar hálf tvíhliða háttur er tekinn upp er sendirinn og móttakandinn í hvorum enda samskiptakerfisins fluttur yfir á samskiptalínuna í gegnum móttöku / sendirofann til að skipta um stefnu. Þess vegna verður tímatöf.

Ljósleiðara senditæki er almennt notað í raunverulegu netumhverfi þar sem ekki er hægt að hylja Ethernet snúru og nota verður ljósleiðara til að lengja flutningsfjarlægðina. Á sama tíma gegnir það einnig miklu hlutverki við að hjálpa til við að tengja síðasta kílómetralínuna af ljósleiðara við manninn og ytra netið. Með ljósleiðara senditæki veitir það einnig ódýra lausn fyrir notendur sem þurfa að uppfæra kerfið úr koparvír í ljósleiðara. Hlutverk ljósleiðara senditækisins er að umbreyta rafmerki sem við viljum senda í ljósmerki og senda það út. Á sama tíma getur það umbreytt mótteknu ljósmerki í rafmerki og sett það inn í móttökuendann.

Mál sem þurfa athygli

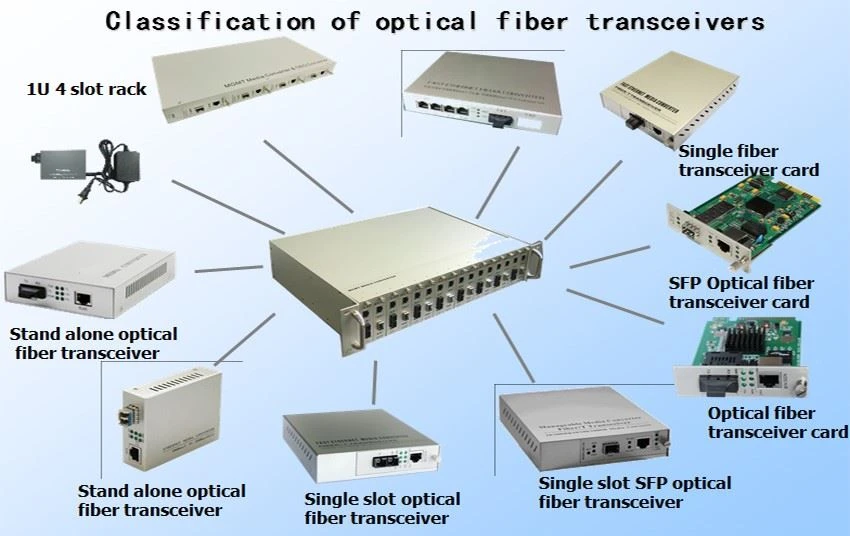

Það eru margar mismunandi gerðir af ljósleiðara senditækjum, en í hagnýtri notkun, fylgjast flestir með flokkuninni eftir mismunandi ljósleiðaratengjum: SC sameiginlegur ljósleiðaratæki og FC / St sameiginlegur ljósleiðaratæki.

Þegar ljósleiðara senditæki er notað til að tengja mismunandi tæki verðum við að fylgjast með mismunandi höfnum sem notuð eru.

1. Tenging ljósleiðara senditækis við 100base-tx búnað (rofi, miðstöð)

Staðfestu að hámarkslengd snúins pars megi ekki fara yfir 100m;

Tengdu annan endann á brengluðu parinu við RJ-45 tengi ljósleiðaratækisins og hinn endann við RJ-45 tengið (sameiginleg tengi) 100base-tx búnaðar (rofi, miðstöð).

2. Tenging ljósleiðarasenditækis við 100base-tx búnað (netkort)

Staðfestu að hámarkslengd snúins pars megi ekki fara yfir 100m;

Tengdu annan endann á snúnu parinu við RJ-45 tengið (100base-tx tengið) ljósleiðara senditækisins og hinn endann við RJ-45 tengið á netkortinu.

3. Tenging ljósleiðarasenditækis við 100Base-FX:

Staðfestu að ljósleiðaralengdin fari ekki yfir fjarlægðarsvið búnaðarins;

Annar endi ljósleiðara er tengdur við SC / FC / St tengi ljósleiðara senditækisins og hinn endinn er tengdur með SC / St tengi 100Base-FX búnaðar.

Að auki þarf að bæta við að margir notendur telja að hægt sé að nota trefjar venjulega svo framarlega sem lengd trefjanna er innan hámarksfjarlægðar sem einnar háttur trefjar eða multimode trefjar geta stutt. Reyndar er þetta rangur skilningur. Þessi skilningur er aðeins réttur þegar tengd tæki eru tvíhliða tæki. Þegar það eru hálf tvíhliða tæki er flutningsfjarlægð ljósleiðara takmörkuð.

HTF' vörur hafa fullkomið úrval, langan ábyrgðartíma og sanngjarnt verð.
