Optical magnari er merkilegt tæki sem notað er til sjónarsamskipta og leysir eðlisfræði. Engin þörf er á að umbreyta sjónmerki í rafmerki fyrst, sjón magnari getur beint magnað sjónmerkin. Það er talið vera leysir án sjónhólfs eða með bældum endurgjöf frá holrúminu. Optískir magnarar eru oft settir upp á stöðum þar sem sjónmerki eru veik og þarf að auka þau. Þetta tryggir stöðuga sendingu sjónmerkjanna í hvíldarstrengjunum. Þannig ættum við að leggja ljósara magnara meiri áherslu. Og þessi grein mun leiðbeina þér að þekkja leyndarmál sjón magnara.
Aðgerðir ljósleiðara

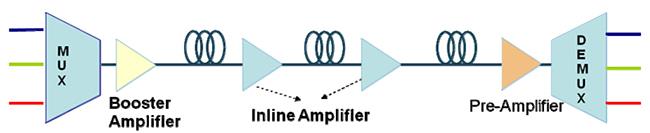

Í sjónkerfi er hægt að nota sjónmagnara sem örvunar magnara, forstöngara eða inline magnara. Þessar aðgerðir eru svolítið frábrugðnar hvor annarri. Þegar sjón-magnari virkar sem hvatamaður er hann notaður til að magna merki sem skilja sendinn eftir í því stigi áður en farið er í trefjarengla. Örvunar magnarinn er sérstaklega mikilvægur fyrir WDM tengil þar sem margfaldarinn dregur úr sjónmerki. Formagnari er notaður í hinum enda hlekkur til að magna stig stigs til að hægt sé að greina það yfir eða yfir hitauppstreymi móttakara. Hvað varðar inline magnara er hann notaður fyrir tengla yfir 150 km ef merki verða veik í langri fjarlægð. Sérhver 80 til 100 km inline magnari verður settur til að ganga úr skugga um að merkisstigið sé yfir hávaðagólfinu.
Þrjár gerðir af ljósfræðilegum magnara
1) Erbium Doped Fiber Amplifier (EDFA)
Erbium doted fiber magnari eða EDFA er nú mest notaði sjón magnarinn fyrir langdrægar trefjar samskipti. Ljósleiðarinn (venjulega eins stillis trefjar) í kjarna er dópaður með sjaldgæfum jörð frumefni erbium til að taka upp ljós á einni tíðni og gefa frá sér ljós á annarri tíðni. Ljósinu er dælt úr leysisdíóða með bylgjulengd í kringum 980 nm og stundum um 1480 nm. EDFA hefur yfirburði mikils ávinnings, mikillar bandbreiddar, mikils afkastagetu, mikillar dæluvirkni, lítið innsetningartaps og ónæmur fyrir skautunarástandi sem reynist vera góð lausn fyrir DWDM, CATV og SDH forrit.
2) Raman magnari
Raman magnari er hannaður út frá Raman gain sem stafar af áhrifum örvaðs Raman dreifingar. Þegar lægri tíðni merkis ljóseindar framkallar mældan dreifingu hærri tíðni dælu ljóseindar í sjónrænum miðli í ólínulegri stjórn, er annað merki ljóseind framleitt með afgangsorkunni sem resonant er fluttur í titringsástand miðilsins. Raman magnari er oft settur upp í miðstraumi merkis eða fyrir framan móttakara til að magna stig stigsins. Það hefur kosti meiri bylgjulengdarsviðs, stöðugur sjónhagnaður og árangursrík minnkun hávaða.
3) Hálfleiðari Optískur magnari (SOA)
Hálfleiðari sjón magnari eða SOA er sjón magnarinn byggður á hálfleiðara styrkingarmiðli. Ljós er sent í gegnum hálfleiðara eins stillibylgjuliða með þvermál. SOA er venjulega tengdur við úttak 1310nm sendenda til að magna stig stigsins áður en farið er í ljósleiðara. Það styður öll snið 1310nm bylgjulengd merkja og er samhæf við alla gagnahraða. Þannig er SOA tilvalin lausn fyrir sjón-magnun DWDM netsins.
Niðurstaða
Til að draga saman, þá gerir sjón magnari kleift að senda frá sér yfir langa vegalengd með því að magna merki. Þessi grein kynnir grunnatriði aðgerða þess og nokkrar algengar gerðir. Þú gætir haft heildarskilning á sjón-magnara. Frekari upplýsingar er að finna á HTFWDM.COM.
