Ljós forskrift
| Breytir | 16 Rás | ||
M UX | D EMUX | ||
Bylgjulengd rásar (nm) | ITU 100GHz net | ||
Nákvæmni miðju bylgjulengdar (nm) | ± 0,1 | ||
Rásarbil (nm) | 0,8 nm (100 GHz) | ||
Passband rásar (@ -0,5dB bandbreidd (nm) | > 0,25 | ||
Innsetningar tap (dB) | ≤4,0 | ||
Samræmi rásar (dB) | ≤1,5 | ||
Rás rásar (dB) | 0,3 | ||
Einangrun (dB) | Aðliggjandi | N / A | > 30 |
Ótengdur | N / A | > 40 | |
Næmni hitastigs taps (dB / ℃) | <> | ||
Bylgjulengd hitastigsbreyting (nm / ℃) | <> | ||
Skerðingarháð tap (dB) | <> | ||
Polarization Mode Dreifing | <> | ||
Tilskipun (dB) | > 50 | ||
Arðsemi tap (dB) | > 45 | ||
Hámarksafgreiðsla (mW) | 300 | ||
Hlutlaus DWDM MUX / DEMUX mát
| Fyrirmynd | Rás | ILoss (dB) | Einangrun (dB) | Bylgjulengd (nm) | ||
MU / DMU | MU + DMU | Aðliggjandi | Ótengdur | |||
HT6000-ODM16 | 16CH MUX og DEMUX | ≤3,5 | ≤4,5 | 30 | 40 | 100GHZ ITUT Grid C-Band |
HT6000-OMU16 | 16CH MUX | ≤3,5 | ≤4,5 | 30 | 40 | 100GHZ ITUT Grid C-Band |
HT6000-ODU16 | 16CH DEMUX | ≤3,5 | ≤4,5 | 30 | 40 | 100GHZ ITUT Grid C-Band |

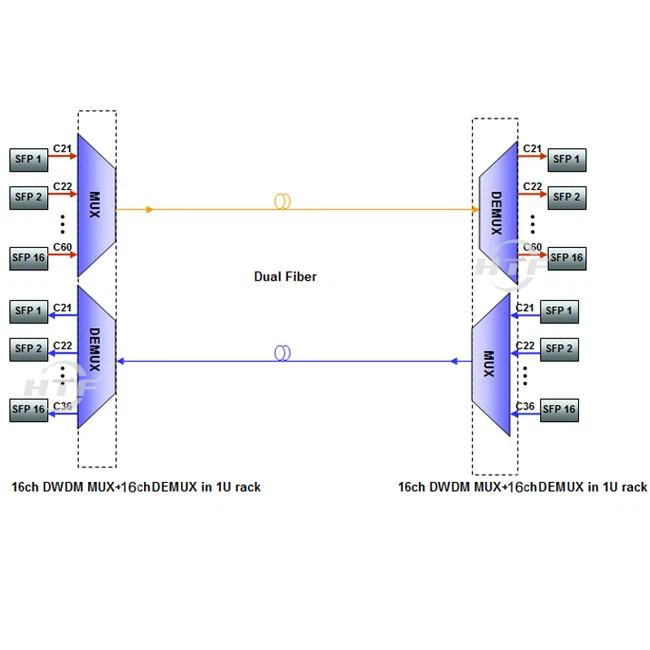

Hvernig staka trefjar og tvítrefjar 16ch DWDM Mux Demux tengjast?
Spurningar og svör
Spurning 1: Hversu mörg rásargagnamagnlex og de-multiplex ná þau?
A1: Með samsvarandi MUX DEMUX einingum komið fyrir í hvorum enda ljósleiðara,
Undir Dual fiber getur það náð tvíátta 16CH gagnamultiplex og de-multiplex.
Undir stökum trefjum getur það náð tvíátta 8CH gagnamultiplex og de-multiplex.
Q2. Getum við valið LGX kassategund?
A2: Já. Þú getur valið það í samræmi við verkefni þitt.
ABS kassastærð: L100 x W80 x H10mm
LGX kassastærð: L158 x W100 x H30mm
1U19 "Rack Mount ： L440 x W220 x H44mm
Styðjið einnig Sérsniðin, vinsamlega sendið okkur tölvupóst með kröfur þínar.
Spurning 3: Hversu margar rásir getum við valið?
A3: 4-96 DWDM rásir valfrjálst í C-Band með litlum tapi
Spurning 4: Hvaða DWDM sund bil getum við valið?
A4: Við getum veitt rásarbil 50 GHz (0,4 nm), 100 GHz (0,8 nm) eða 200 GHz (1,6 nm), hægt er að margfalda allt að 160 rásir á einni trefja.
En flest DWDM kerfin nota 100 GHz bil, 48 rásir frá C15-C62 eða 50 GHz bil, 96 rásir frá CH15-CH62.
Spurning 5: Getum við sérsniðið Skjáhöfn?
A5: Já, Skjáhöfn er notuð til að fylgjast með eða prófa rafmagnsmerkið, venjulega í 1% hlutfalli, 2%, 3%, 5% osfrv., Einnig fáanlegt. Með því að tengjast mælitækjum eða eftirlitsbúnaði, svo sem aflmælum, litrófsgreini eða OPD-korti, er hægt að skoða merkið án þess að trufla núverandi net.
Q6: Stækkunarhöfn
A6: Stækkunarhöfn gerir það mögulegt að auka netgetuna með því að tengja það við línahöfn annars DWDM MUX / DEMUX sem styður mismunandi bylgjulengdir, án þess að þurfa að setja upp eða leigja viðbótartrefjar.
Q7: Hvað um samhæfan?
A7: Samhæft við 100 GHz ITU Grid DWDM virka senditæki og senditæki frá Htfuture og öðrum þriðju aðilum
Q8: Hvar það venjulega notað?
A8: DWDM sending
Metro og langtíma net
Point-to-point DWDM fínstillingu
Línuleg bæta / sleppa DWDM trefjar hagræðingu
