Eiginleikar
- DWDM kerfisdreifingarbætur og breiðbandsdreifing lítil leifar
- G.652 fiber C-band 100% hallauppbót (staðlað gildi)
- Lítið innsetningartap
- Lítil skautun dreifing
- Árangursvísar frá Telcordia GR-2854-CORE staðalvottun
- Áreiðanleiki með Telcordia GR-1221-CORE staðalvottun
Paramatar
|
Færibreyta |
Minn. |
MÖxi. |
|
Brillouin dreifingarþröskuldur (dBm) |
6 |
- |
|
Ólínulegur stuðull (n2/Aeff) (W-1) |
- |
1.4*10-9 |
|
Virkt svæði (AEff)@1550nm (um2) |
20 |
- |
|
Hámarksinntaksafl (dBm) |
|
23 |
|
Rekstrarhitasvið |
-5 gráðu |
70 gráður |
|
Geymsluhitasvið |
-40 gráðu |
85 gráður |
|
Hlutfallslegur raki |
<85% |
|
|
Umhverfis- / áreiðanleikaprófun |
Uppfylla Telcordia GR-2854 og GR-1221 staðal |
|
|

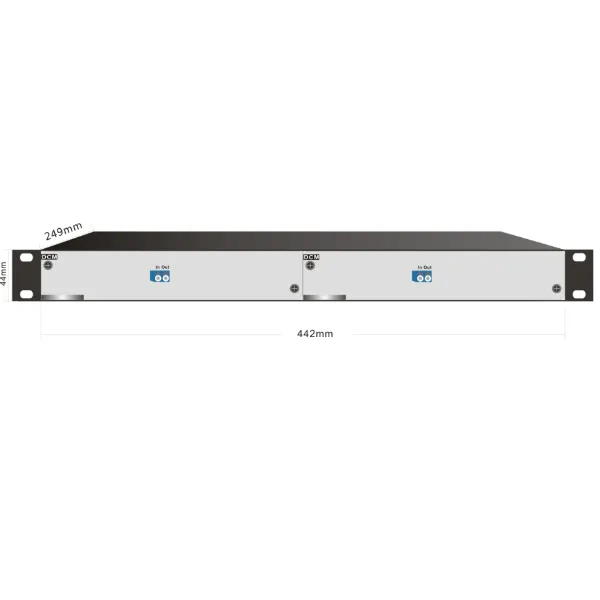

Stærð (mm) |
442 mm(B)×249 mm(D)×44 mm(H) |
|
pöntunar upplýsingar
|
Færibreyta |
1UL-DCM-20 |
1UL-DCM-40 |
1UL-DCM-60 |
1UL-DCM-80 |
1UL-DCM-100 |
1UL-DCM-120 |
|
Bætt vegalengd (km) |
20 |
40 |
60 |
80 |
100 |
120 |
|
1545nm dreifing (ps/nm) |
-340+/-10 |
-670+/-20 |
-1000+/-30 |
-1340+/-40 |
-1680+/-50 |
-2010+/-60 |
|
1545nm hlutfallsleg dreifingarhalli (nm-1) |
0.0036 +/- 10% |
|||||
|
Innsetningartap (dB) |
Minna en eða jafnt og 3,3 |
Minna en eða jafnt og 4,7 |
Minna en eða jafnt og 6,4 |
Minna en eða jafnt og 8.0 |
Minna en eða jafnt og 9,5 |
Minna en eða jafnt og 11.0 |
|
Innsetningartap (gerð) (dB) |
2.7 |
4.0 |
5.4 |
6.7 |
8.0 |
9.3 |
|
Dreifing skautunarhams (ps) |
Minna en eða jafnt og 0.6 |
Minna en eða jafnt og 0.7 |
Minna en eða jafnt og 0.8 |
Minna en eða jafnt og 0.9 |
Minna en eða jafnt og 1.0 |
Minna en eða jafnt og 1,1 |
|
Skautunarhamardreifing (týp) (ps) |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|
Skautunarháð tap (dB) |
Minna en eða jafnt og 0.1 |
Minna en eða jafnt og 0.1 |
Minna en eða jafnt og 0.1 |
Minna en eða jafnt og 0.1 |
Minna en eða jafnt og 0.1 |
Minna en eða jafnt og 0.1 |
Ofur-stór getu greindur sending pallur
Tæknilýsing
|
NAme |
Dáskrift |
|
|
Sendingargeta |
96x10Gbps /96x100Gbps |
|
|
Netstjórnunareining |
EMS netstjórnunardiskur |
|
|
OTU |
Styðja 1.25G ~ 10Gbps, 100Gbps 1/2/4/8 /10Gbps trefjarás CPRI: 2/3/4/5/6/7 1G/10G Ethernet staðarnet eða WAN PHY STM-4/16/64 SONET/SDH |
|
|
MUX% 2FDEMUX |
Styðja 8ch/16ch/40ch/48ch |
|
|
EDFA |
EDFA erbium dópaður trefjamagnari |
|
|
DCM |
DCM:G.652/G655 Dreifingarbætur trefjaeining |
|
|
OLP |
OLP sjónvörn |
|
|
Stærð |
Þjónustukort |
191 (B) x 253 (D) x 20 (H) mm |
|
1U 4-rauf undirvagn |
482,5 (B) x 350(D) x 44,5 (H) mm |
|
|
2U 8-rauf undirvagn |
482,5 (B) x 350(D) x 89 (H) mm |
|
|
5U 20-rauf undirvagn |
482,5 (B) x 350(D) x 222,5 (H) mm |
|
|
Umhverfi |
Vinnuhitastig |
-10 gráður ~ 60 gráður |
|
Geymslu hiti |
-40 gráður ~ 80 gráður |
|
|
Hlutfallslegur raki |
5% ~ 95% Óþéttandi |
|
|
Aflgjafastilling |
Tvöföld aflgjafi, AC220V/DC-48V valfrjálst |
|
|
Orkunotkun |
1U <120W, 2U<200W, 5U<400W |
|
HT6000 raðkynning
HT6000 er fyrirferðarlítið, afkastamikið, ódýrt OTN sjónflutningskerfi sem kynnt var af HTF. Það samþykkir CWDM / DWDM sameiginlega vettvangshönnun, styður gagnsæja sendingu fyrir fjölþjónustu og hefur sveigjanlegan net- og aðgangsmöguleika. Gildir fyrir innlenda burðarnetið, héraðsburðarnetið, neðanjarðarburðarnetið og önnur kjarnanet, til að mæta þörfum stórra hnúta yfir 1,6T, er hagkvæmasti flutningsforritsvettvangur iðnaðarins. Byggja stóra afkastagetu WDM flutningsstækkunarlausn fyrir IDC og ISP rekstraraðila.
