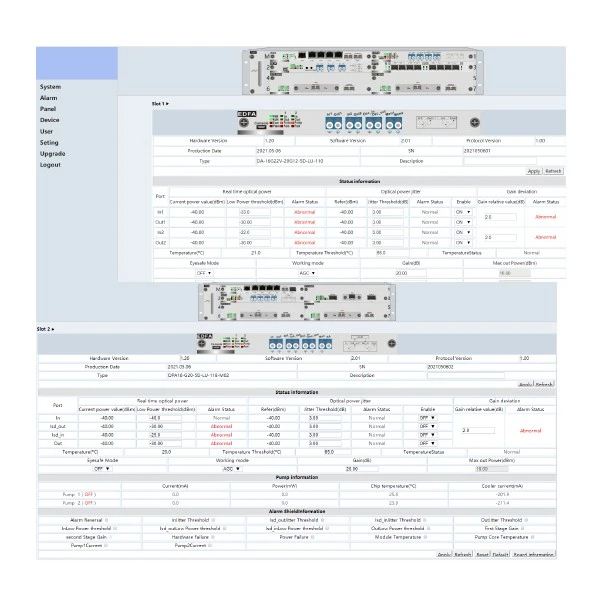

Virka
● C-band sjónmerki heildar mögnun
● Nær yfir bylgjulengdarsviðið 1528 ~ 1565nm
● Stuðningskerfi til að ná mismunandi þversniðs útvarpsendurvarpssendingu
Hápunktur
● Breitt rekstrarbylgjulengdarsvið: 1528nm ~ 1565nm
● Þrjú ljósmagnara C-band forrit:
Booster
Í línu
Formagnari
● Lítil hávaði tala: dæmigerð: 5dB
● Framúrskarandi fá flatneskju
● Margar rekstrarhamir:
AGC stillanleg hagnaður
APC framleiðsla er stillanleg
ACC spenna stillanleg
● Aðgangur á miðstigi fyrir DCM eða OADM
● Valfrjáls OSC rás fyrir fjarstýringu
● MON tengi, eftirlit með sjónafli á netinu og OSNR
Formagnari starfar við móttökuenda ljóstengils. Það er með miðlungs til lágt inntaksafl, miðlungs framleiðsla og miðlungs ávinning. Formagnarar eru hannaðir fyrir sjónmögnun til að bæta upp tap í afmultiplexer sem staðsettur er nálægt sjónmóttakara.
DWDM stendur fyrir Dense Wavelength Division Multiplexing. Það er tækni sem notuð er í ljósleiðarasamskiptanetum til að auka getu gagnaflutnings yfir langar vegalengdir. Í DWDM eru mörg merki send samtímis um einn ljósleiðara með því að nota mismunandi bylgjulengdir ljóss. Hvert merki er úthlutað ákveðinni bylgjulengd og þessi merki eru sameinuð í einn ljósgeisla sem er sendur í gegnum ljósleiðarann. Í móttökuendanum eru merkin aðskilin aftur í einstakar bylgjulengdir með því að nota demultiplexer. DWDM gerir ráð fyrir skilvirkri notkun á tiltækri bandbreidd í ljósleiðara og gerir flutning á miklu magni gagna yfir langar vegalengdir á miklum hraða. Það er mikið notað í fjarskiptanetum, þar með talið netkerfi, til að mæta aukinni eftirspurn eftir háhraða gagnaflutningi.
Tæknilýsing
HT6000 Series undirvagn er grunnurinn að uppsetningu og stjórnun HTF fjölþjónustu blandaða miðlunarlausna.
|
Parameter |
Min. |
TýpIcal |
Hámark. |
Eining |
|
|
Rekstrarbylgjulengd |
1528 |
|
1565 |
Nm |
|
|
Úttak afl |
|
|
22 |
dBm |
|
|
Hagnaður |
8 |
|
33 |
Db |
|
|
Inntaksstyrkur |
BA |
-10 |
|
Max.Output - Gain |
dBm |
|
PA% 2fLA |
（Max.inntak-29） |
|
Max.Output - Gain |
||
|
Hávaðamynd |
|
5.0 |
|
Db |
|
|
Fáðu flatneskju |
|
1.0 |
|
Db |
|
|
Inntaksþröskuldur |
-34 |
|
Hægt að stilla |
dBm |
|
|
Skautun háð tap |
|
|
0.3 |
Db |
|
|
Skautun háðaraukning |
|
|
0.4 |
Db |
|
|
Polarization Mode Dispersion |
|
|
0.5 |
Ps |
|
|
Leka á dæluafl |
|
|
-29 |
dBm |
|
|
Tap á skilum |
45 |
|
|
Db |
|
|
EDFA Stærð |
191 (W) x 253 (D) x 20 (H) |
Mm |
|||
|
Umhverfi |
Vinnuhitastig |
-10 gráður ~ 60 gráður |
gráðu |
||
|
Geymslu hiti |
-40 gráður ~ 80 gráður |
gráðu |
|||
|
Hlutfallslegur raki |
5% ~ 95% Óþéttandi |
|
|||
|
Orkunotkun |
Minna en eða jafnt og 15 |
W |
|||
Algengar einingar
|
Fyrir-Amagnara |
||||||
|
PA16/G20 |
Formagnari, hámarksútgangur 16dBm, aukning 20dB, með OSC |
20dB |
16dBm |
-29dBm |
-4dBm |
4,5dB |
|
PA16/G20NS |
Formagnari, hámarksútgangur 16dBm, aukning 20dB, án OSC |
20dB |
16dBm |
-29dBm |
-4dBm |
4,5dB |
|
PA16/G20-8 |
Aðgangur á miðstigi formagnari, hámarksútgangur 16dBm, aukning 20dB, með OSC, milliaðgengisaukning 8dB |
20dB |
16dBm |
-29dBm |
-4dBm |
5dB |
|
PA16/G20NS-8 |
Aðgangur á miðstigi formagnara, hámarksútgangur 16dBm, aukning 20dB, án OSC, aukning á miðjum aðgangi 8dB |
20dB |
16dBm |
-29dBm |
-4dBm |
5dB |
|
PA16/G20V |
Formagnari, hámarksútgangur 16dBm, aukning 20dB, með OSC |
20±5dB |
16dBm |
-29dBm |
-4dBm |
4,5dB |
|
PA16/G20VNS |
Formagnari, hámarksútgangur 16dBm, aukning 20dB, án OSC |
20±5dB |
16dBm |
-29dBm |
-4dBm |
4,5dB |
|
PA16/G25 |
Formagnari, hámarksútgangur 16dBm, aukning 25dB, með OSC |
25dB |
16dBm |
-29dBm |
-9dBm |
4,5dB |
|
PA16/G25NS |
Formagnari, hámarksútgangur 16dBm, aukning 25dB, án OSC |
25dB |
16dBm |
-29dBm |
-9dBm |
4,5dB |
|
PA16/G25-8 |
Aðgangur á miðstigi formagnari, hámarksútgangur 16dBm, aukning 25dB, með OSC, milliaðgengisaukning 8dB |
25dB |
16dBm |
-29dBm |
-9dBm |
5dB |
|
PA16/G25V |
Formagnari, hámarksútgangur 16dBm, aukning 25dB, með OSC |
25±5dB |
16dBm |
-29dBm |
-9dBm |
4,5dB |
|
PA16/G25VNS |
Formagnari, hámarksútgangur 16dBm, aukning 25dB, án OSC |
25±5dB |
16dBm |
-29dBm |
-9dBm |
4,5dB |
|
PA16/G30 |
Aðgangur á miðstigi formagnara, hámarksútgangur 16dBm, aukning 30dB, með OSC |
30dB |
16dBm |
-29dBm |
-14dBm |
5dB |
|
PA16/G30-8 |
Aðgangur á miðstigi formagnara, hámarksútgangur 16dBm, aukning 30dB, með OSC, milliaðgengisaukning 8dB |
30dB |
16dBm |
-29dBm |
-14dBm |
5dB |
|
PA16/G25NS-8 |
Aðgangur á miðstigi formagnara, hámarksútgangur 16dBm, aukning 25dB, án OSC, aukning á miðjum aðgangi 8dB |
25dB |
16dBm |
-29dBm |
-9dBm |
5dB |
|
PA16/G30NS-8 |
Aðgangur á miðstigi formagnara, hámarksútgangur 16dBm, aukning 25dB, án OSC, aukning á miðjum aðgangi 8dB |
30dB |
16dBm |
-29dBm |
-14dBm |
5dB |
|
PA16/G30V |
Formagnari, hámarksútgangur 16dBm, aukning 30dB, með OSC |
30±5dB |
16dBm |
-29dBm |
-14dBm |
5dB |
|
PA16/G30VNS |
Formagnari, hámarksútgangur 16dBm, aukning 25dB, án OSC |
30±5dB |
16dBm |
-29dBm |
-14dBm |
5dB |
Ofurstór afkastagetu greindur sending pallur, HT6000 röð undirvagn
