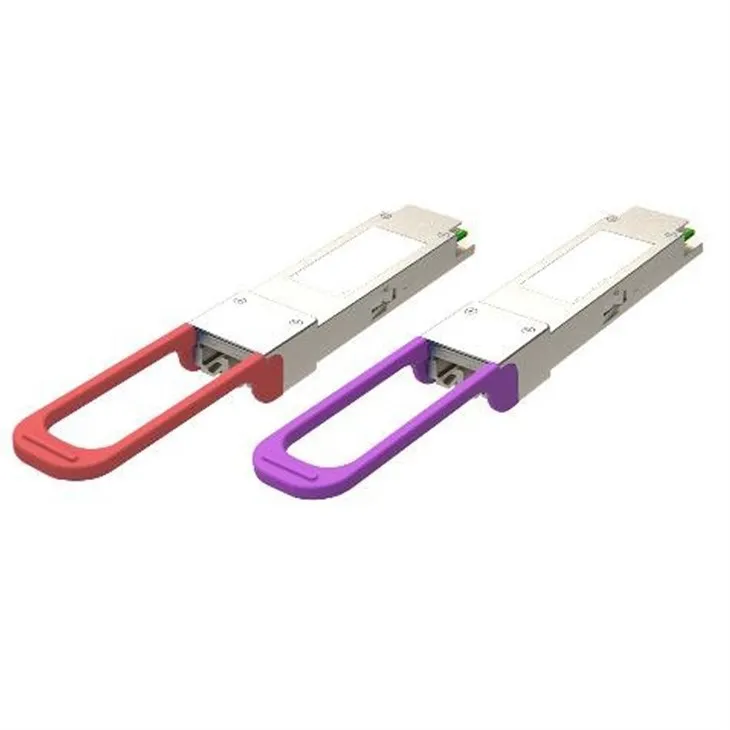

100G QSFP28 BIDI LR1 10}KM
Styður 100GBASE-LR BIDI
Akreinarmerkjahraði 106,25Gb/s með PAM4
Samhæfni 100G OTU4
Allt að 10km sending á SMF
EML TOSA og PIN ROSA
4x25,78Gb/s með NRZ rafmagnsviðmóti (CAUI-4)
Háhraða I/O rafmagnsviðmót
I2C tengi með samþættri stafrænni greiningarvöktun
QSFP28 MSA pakki með simplex LC tengi
Einn plús 3,3V aflgjafi
Styðjið HW TX_DIS og RX_LOS fyrir fjarskiptaforrit
Hámarksaflnotkun 4,5 W
Hitastig vinnsluhylkis: 0 til plús 70 gráður
Samræmist 802.3cu, SFF-8636&SFF-8679 staðli
Samræmist tilskipun ESB 2011/65/ESB
100G QSFP28 BIDI LR110KM hjálpa þér að spara trefjar, aðeins einn trefjar getur sent 100G. Sparaðu trefjaleigukostnaðinn.
Nánari upplýsingar, velkomið að hafa samband við Ivy frá HTF. ivy@htfuture.com
|
Hlutanr. |
Gagnahlutfall |
Leysir |
Trefjar Gerð |
Fjarlægð |
Optískur Viðmót |
Temp |
DDMI |
Lás Litur |
|
HTQS-HB2733LR |
106,25 Gbps |
Tx1271/Rx1331 |
SMF |
10 km |
LC |
0~70C |
Y |
Fjólublátt |
|
HTQS-HB3327LR |
106,25 Gbps |
Tx1331/Rx1271 |
SMF |
10 km |
LC |
0~70C |
Y |
Rauður |
|
Sendandi |
||||||
|
Parameter |
Tákn |
Min. |
Dæmigert |
Hámark |
Eining |
Skýringar |
|
Miðbylgjulengd |
CW |
1264.5 |
1271 |
1277.5 |
nm |
|
|
1324.5 |
1331 |
1337.5 |
nm |
|
||
|
Meðal ræsistyrkur |
PTX |
-1.4 |
- |
4.5 |
dBm |
1 |
|
Ytri Optical Modulation Amplitude |
OMA |
0.7 |
- |
4.7 |
dBm |
1 |
|
Ræstu afl í OMA mínus TDECQ(mín) |
OMA-TDECQ |
-0.7 |
- |
- |
dBm |
ER Stærra en eða jafnt og 4,5 dB |
|
-0.6 |
- |
- |
dBm |
ER<4.5dB |
||
|
Sendi og dreifi auga lokun fyrir PAM4 (TDECQ) (hámark) |
TDECQ |
- |
- |
3.4 |
dBm |
|
|
Meðalúttaksstyrkur (slökkt á leysi) |
P0UT-OFF |
- |
- |
-15 |
dBm |
|
|
Bælingarhlutfall hliðarhams |
SMSR |
30 |
- |
- |
Db |
|
|
Útrýmingarhlutfall |
ER |
3.5 |
- |
- |
Db |
|
|
RIN_OMA |
RIN |
- |
- |
-136 |
dB% 2fHz |
|
|
Endurspeglun sendis |
Tref |
- |
- |
-26 |
Db |
|
|
Optical Return Tap Tolerance |
ORLT |
- |
- |
15.6 |
Db |
|
|
Viðtakandi |
||||||
|
Miðbylgjulengd |
CW |
1324.5 |
1331 |
1337.5 |
Nm |
|
|
1264.5 |
1271 |
1277.5 |
Nm |
|
||
|
Tjónamörk |
Tjón |
5.5 |
- |
- |
dBm |
2 |
|
Meðal Rx Power |
PRX |
-7.7 |
- |
4.5 |
dBm |
3 |
|
Fáðu afl _OMAouter |
POMA |
- |
- |
4.7 |
dBm |
|
|
Móttökunæmi _OMAouter |
SEN _OMA |
- |
- |
-6.1 |
dBm |
4 |
|
Hugleiðing |
Tilv |
- |
- |
-26 |
Db |
|
|
Mikilvægt móttakaranæmi _OMAouter |
SRS |
- |
- |
-4.1 |
dBm |
5 |
|
Los fullyrða |
LOSA |
-26 |
- |
- |
dBm |
|
|
Los De- Assert |
LosDA |
- |
- |
-12 |
dBm |
|
|
Los segulsýki |
LosH |
0.5 |
- |
- |
Db |
|
